公製管接頭

您當前的位置：首頁 » 產品中心 » 軟管接頭係列 » 公製管接頭 » 公製內螺紋74°內錐麵密封

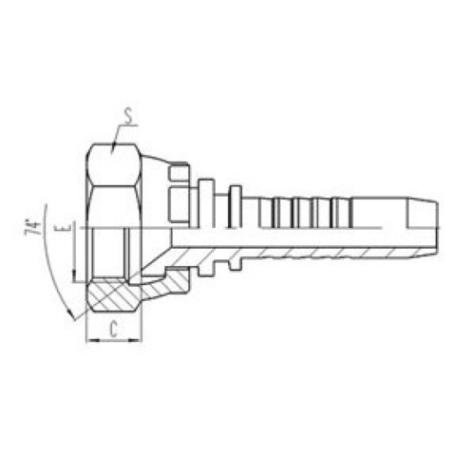

名稱：公製內螺紋74°內錐麵密封

詳細信息

公製內螺紋74°內錐麵密封的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	C	S
20711-12-03	M12X1.25	5	03	9	17
20711-12-03D	M12X1.5	5	03	10	17
20711-12-04D	M12X1.5	6	04	10	17
20711-14-04	M14X1.5	6	04	9	19
20711-16-05	M16X1.5	8	05	10	22
20711-18-06	M18X1.5	10	06	10	24
20711-20-08	M20X1.5	12	08	11	27
20711-22-08	M22X1.5	12	08	10	27
20711-27-10	M27X1.5	16	10	11	32
20711-30-12	M30X1.5	20	12	11	36
20711-33-14	M33X2	22	14	14	41
20711-42-20	M42X2	32	20	15	50

注： 1. 表中代號用於編織軟管； 2. 如需用於纏繞軟管代號改為20712-xx-xx；
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20712-xx-xx；
