英製管接頭

您當前的位置：首頁 » 產品中心 » 軟管接頭係列 » 英製管接頭 » 45°英製內螺紋60°外錐麵密封

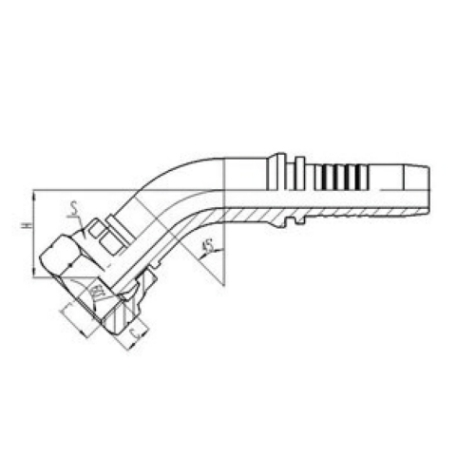

名稱：45°英製內螺紋60°外錐麵密封

詳細信息

45°英製內螺紋60°外錐麵密封的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	C	S	H
22641-04-04	G1/4"X19	6	04	5.5	19	20.2
22641-06-06	G3/8"X19	10	06	6.3	22	22.6
22641-08-08	G1/2"X14	12	08	7.5	27	26.1
22641-10-10	G5/8"X14	16	10	9.5	30	27.8
22641-12-12	G3/4"X14	20	12	10.9	32	31.8
22641-16-16	G1"X11	25	16	11.7	41	34.2
22641-20-20	G1.1/4"X11	32	20	11	50	40
22641-24-24	G1.1/2"X11	38	24	13	55	44.8
22641-32-32	G2"X11	51	32	16	70	54.1

注： 1、表中代號用於編織軟管； 2、如需用於纏繞軟管代號改為 2264 2-xx-xx；
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 2264 2-xx-xx；
